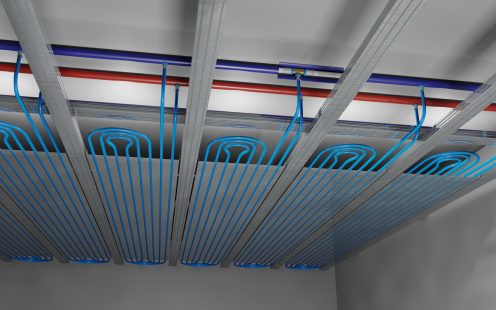

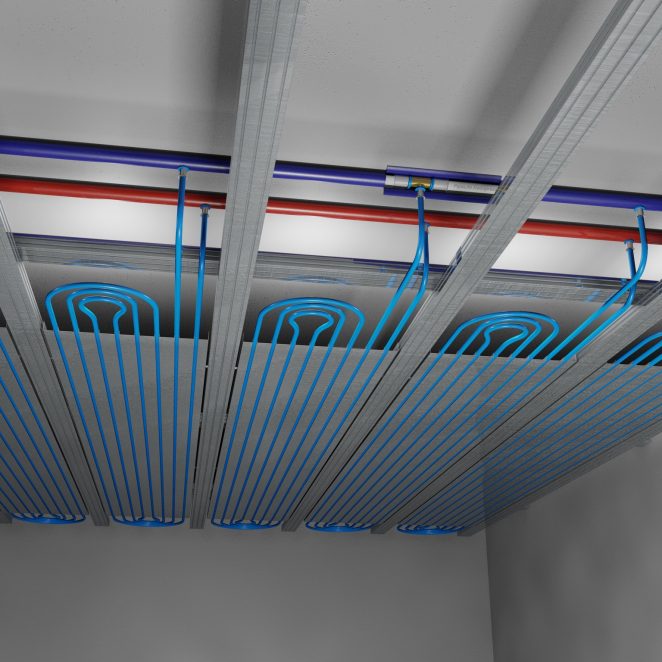

Grijanje i hlađenje za spušteni strop

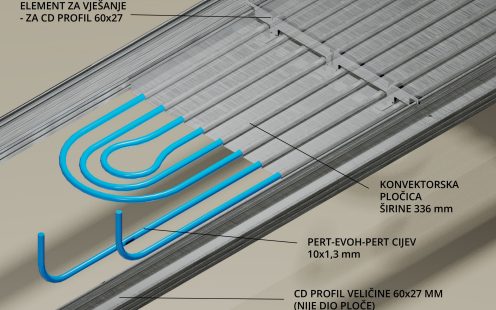

Glavni element ploče je pločica za raspodjelu topline s utorima Ω profila i širinom od 336 mm.

Zahvaljujući zavinutim bočnim rubovima konvektorske ploče, prijenos topline između konvektorske ploče i CD profila je mnogo bolji, što rezultira ravnomjernijom plošnom temperaturom stropa. Zavareni elementi za vješanje odgovaraju potpornoj strukturi profila CD 60/27 za spuštene stropove. Cijev za grijanje s pet slojeva PERT-EVOH-PERT veličine 10x1,3 mm bez difuzije kisika.

Ploče za grijanje i hlađenje CDP-400 uvijek su širine 336 mm. Duljina proizvoda varira od 1000 do 2500 mm ovisno o veličini prostorije. Duljina je ukupna duljina ploče, uključujući i pomične dijelove cijevi. Duljina konvektorske ploče je 500 mm manja od duljine navedene u kodu proizvoda.

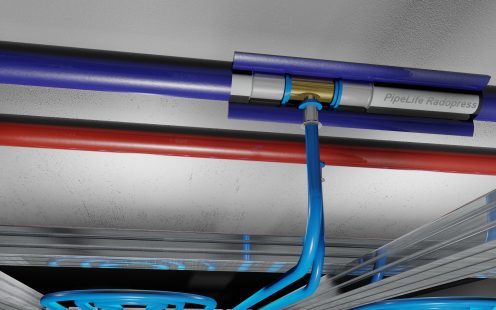

Linija distribucije koja povezuje ploče s razdjelnikom mora biti napravljena od cijevi 20x2 mm s 5 slojeva i aluminijskim umetkom, RADOPRESS. U tim odjeljcima preporučuje se izolacija cijevi kako bi se smanjio neželjeni gubitak topline. To se može postići zasebnom, naknadnom izolacijskom cijevi, ali i odabirom prethodno izoliranih tipova RADOPRESS cijevi kako bi se olakšala instalacija.

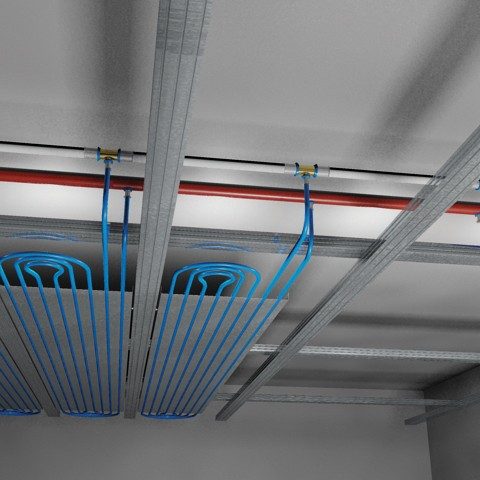

Ploče su spojene na distribucijsku cijev T-komadom i reduktorom koji se mogu komprimirati pomoću TH aparatima za prešanje. Ako je potrebno, spojka se koristi za serijsko spajanje ploča.

Prije nego što naručite CDP-400 ploče za grijanje i hlađenje, treba provjeriti stanje na terenu i postoji li mjesto za njih.

Prije instaliranja CDP-400 ploča, potrebno je provesti i druge građevinske, inženjerske, električne i druge radove montaže u području utjecaja visećeg sustava jer će nakon instalacije ploča to biti nemoguće.

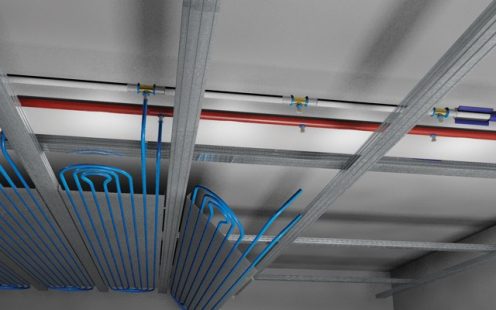

Ploče za grijanje i hlađenje mogu se integrirati u standardnu konstrukciju spuštenog stropa napravljenog od metalnog profila 60/27 CD. Spušteni strop i njegova nosiva konstrukcija moraju biti izrađeni u skladu s pravilima ugradnje sustava gipsanih ploča, ali treba uzeti u obzir dodatno opterećenje koje proizlazi iz težine ploča. Zbog veličine ploče CDP-400 obično se koristi profil 400 mm CD od središta do središta.

Dovršeni građevinski mehanički planovi ukazuju na duljinu ploča koja se može odrediti jednostavnim mjerenjem ploča isporučenih na teren. Veličina i broj ploča uvijek će biti isporučeni za određeni projekt. Važno je da se prava ploča stavi na predviđeno mjesto jer u suprotnom ne samo da će doći do problema u količini, već i razlika u tlaku uzrokovana spajanjem ploča različitih veličina, zajedno u jedan krug, može dovesti do kvara.

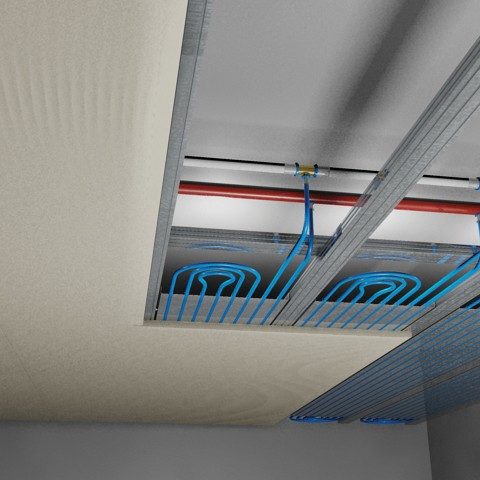

Ako je moguće, preporuča se ne pričvrstiti donji red montažnog profila (sa spojnicama za križanje) tako da se ploča može lakše pričvrstiti. Uvijek je poželjno započeti instalaciju s fiksnom bočnom stjenkom ili montažnim profilom. Ako je rebrasti okvir fiksan, a slobodni prostor to dopušta, ploča se može pričvrstiti podizanjem pod kutom iznad profila za montažu. Između donje ravnine pravilno pričvršćene ploče CDP-400 i donje ravnine CD profila nalazi se oko 1 mm razmaka kako bi se osigurao pravilan kontakt između ploče CDP-400 i gornje ravnine gips-kartonske ploče i koja služi kao trajno pokrivalo.
