SLAB 16 - sustav grijanja i hlađenja

Zgrade izgrađene s monolitnom betonskom pločom pružaju priliku da se sve mehaničke komponente koje se obično izvode na stropu postavljaju u samu ploču. Među ostalima, takvi elementi su i cijevi koje pružaju grijanje i hlađenje zgrade.

SLAB - 16

Stropni sustav grijanja ugrađen u gips-kartonsku ploču.

Što se tiče unutrašnjosti, koristi se strop "bez barijera", gdje nema smetnji, sve radi dobro, a danas je najpopularnija površina za korištenje u takve svrhe. Jednoliki betonski sloj ploče jednako je pogodan za grijanje i hlađenje. Cijevi se protežu 10 mm iznad donje ravnine, tako da se može stvoriti dobro prilagođeno rješenje za trenutne potrebe.

Sa stajališta izgradnje na ravnoj, velikoj oplati:

rad je jednostavniji (nema potrebe za zamornom instalacijom iznad glave)
brža instalacija
nema potrebe koristiti ljestve ili skele
sustav grijanja izgrađen je od gotovih sklopova (modula)
strop ne zahtijeva žbuku, samo tanki sloj kita

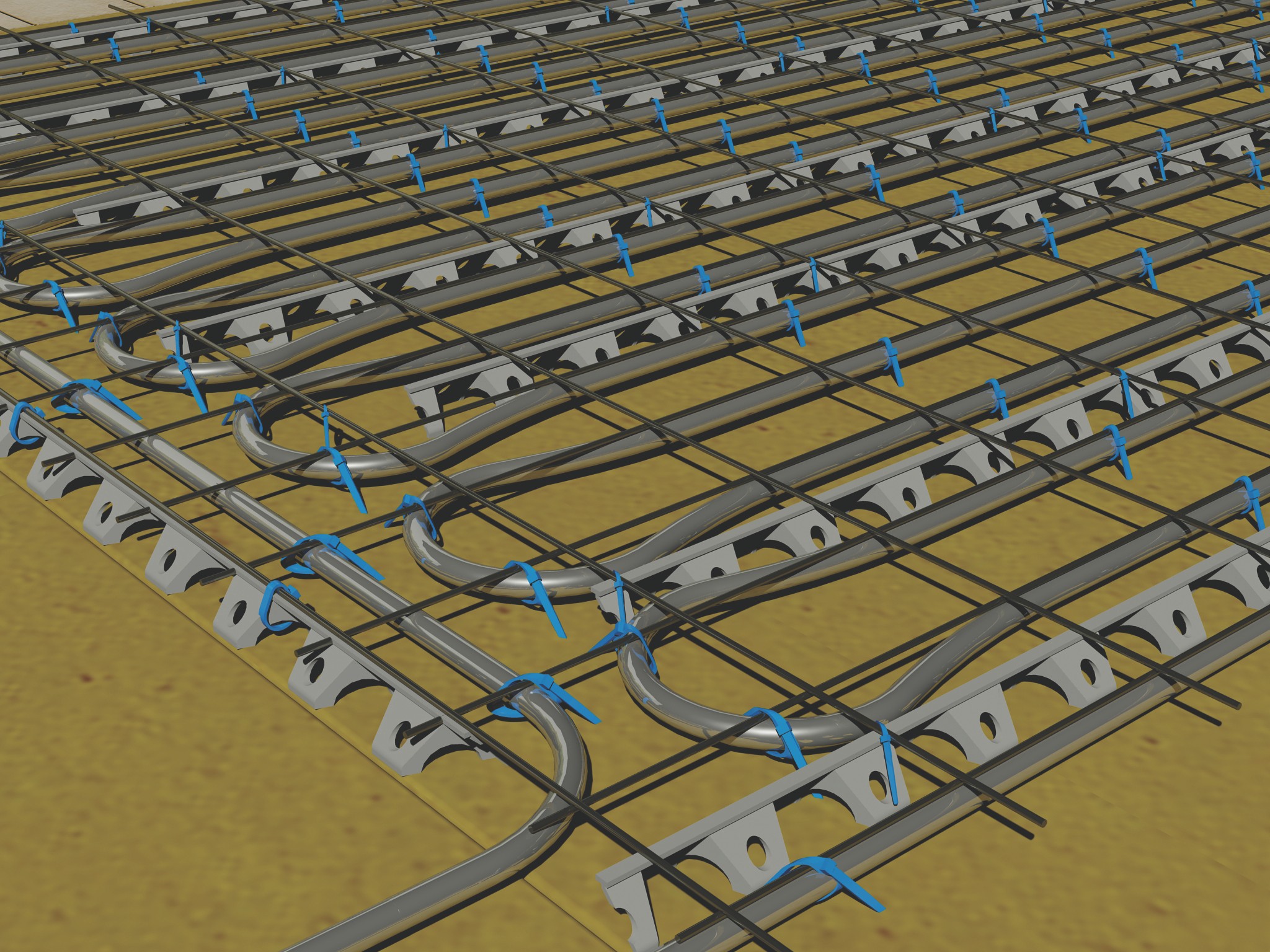

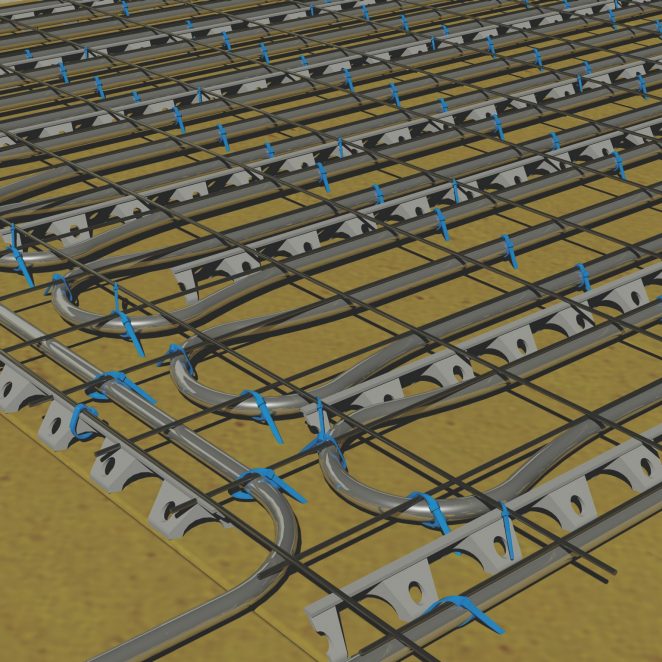

Modul grijanja

Svaki modul se sastoji od sljedećih elemenata:

armaturne mreže 100x100mm od žica debljine 4mm
razmaknica visine 30 mm
peteroslojnih cijevi dimenzija 16x2 mm koje u sredini imaju sloj aluminija, provedene po mreži s razmacima od 100 mm
plastičnih vezica koje drže zajedno razmaknice i višeslojnu cijev
oznaka s dimenzijama

Objašnjenje proizvođačke šifre modula - SLAB16-160 x 425-04-L

SLAB16 - tip proizvoda, promjer cijevi (16 mm)
160 - Širina modula u cm
425 - Duljina modula u cm
4 - Duljina spojnih cijevi u m
L - Smjer priključka kod ugradnje, L= lijevo, R = desno ("R" desno i " L " lijevo je strana priključka modula u instaliranom položaju!)

Budući da se moduli nalaze na različitim udaljenostima od zaštitnih modularnih elemenata, očito je da duljina njihovih priključnih cijevi mora biti drugačija, čak i ako sami moduli imaju iste veličine i dimenzije. Stoga preporučujemo da obratite posebnu pozornost na naznaku duljine priključne cijevi. U slučaju miješanja modula, priključna cijev neće biti dovoljno duga ili će odgovarajući proizvod kasnije nedostajati. Na temelju informacija navedenih na oznaci modula moguće je jasno odrediti odgovarajući ispravni modul SLAB-16.

Modul instaliran prema planu mora biti pričvršćen čavlima od nehrđajućeg čelika kako bi se izbjeglo bočno pomicanje tijekom naknadnih radova ugradnje. Iako se po modulima može hodati, savjetujemo vam da to učinite samo kada je neizbježno.

Ugradnja sustava

Priprema betonske oplate za ugradnju, kao što su ugradnja nosača i oplatnih ploča, podešavanje ravnine, primjena nepropusnog materijala itd.
Priprema radnog područja, konačno usklađivanje različitih planova projekta, identificiranje mogućih problema
Označavanje prostorija s oplatom prema arhitektonskom planu
Postavljanje i priprema pomoćne opreme, kao što su električni spojevi koji se nalaze ispod modula SLAB-16

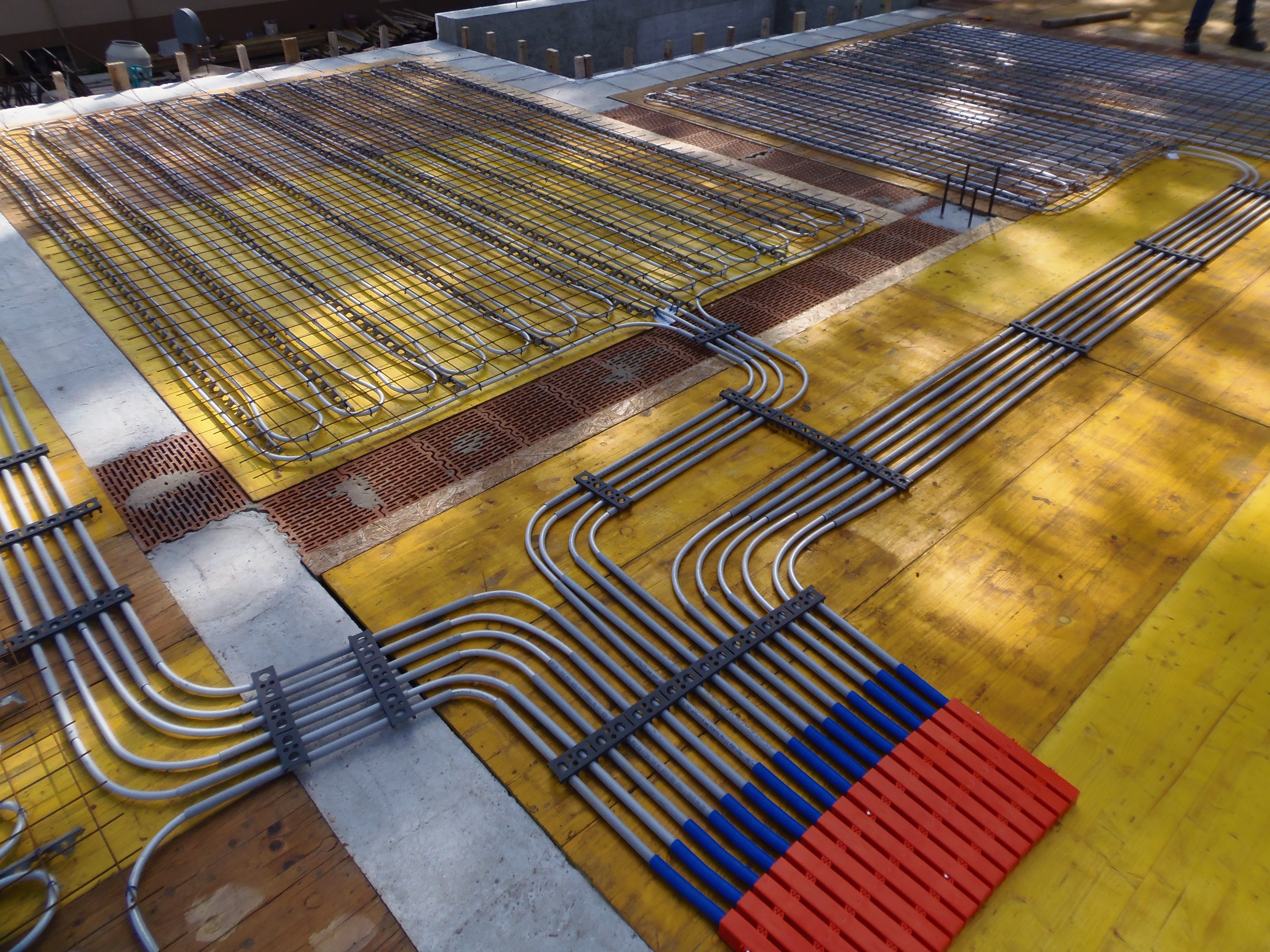

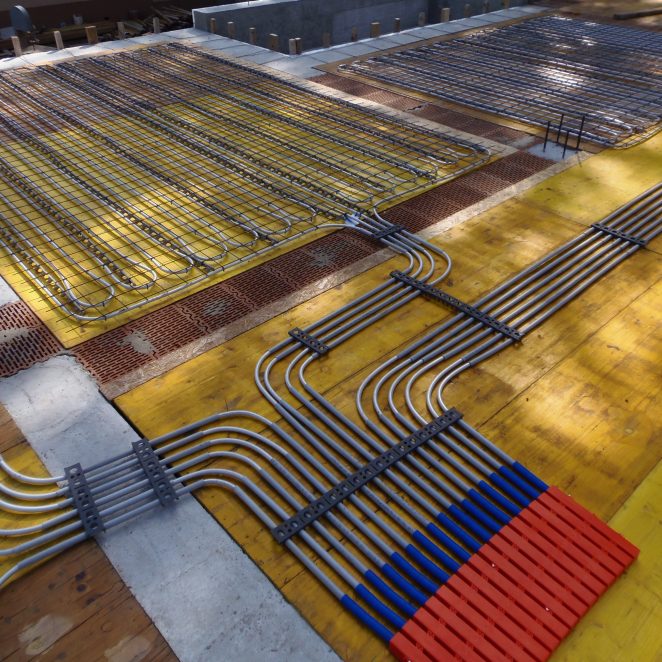

Postavljanje i ugradnja modula SLAB-16 prema planu projekta.

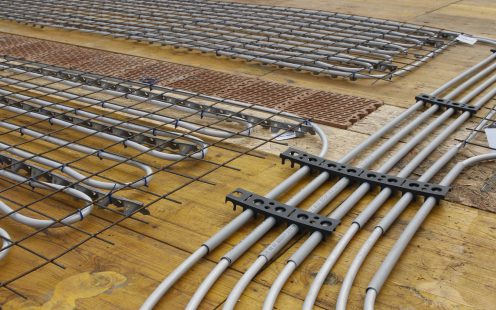

Ugradnja spojnih cijevi, umetanje u zaštitne cijevi, postavljanje zaštitnog modularnog elementa
Ugradnja armature, postavljanje električnih i drugih inženjerskih instalacija (na primjer, ventilacija), betoniranje
Konačna instalacija sustava grijanja i hlađenja, povezivanje s modulima ploča i punjenje cijelog sustava
Ispitivanje tlaka, puštanje u pogon, završne prilagodbe, završni dizajn stropne površine, zaglađivanje, bojanje itd.
